제품 설명

EC INSULATOR 용품산화아연 서지 피뢰기변압기, 개폐 장치 및 기타 전기 장비를 낙뢰 충격 전압 및 스위칭 과전압으로부터 보호하도록 설계된 중전압 배전 시스템용.

그만큼산화아연 서지 피뢰기산화 아연 (ZnO) 금속 산화물 배리스터 기술을 주요 보호 구성 요소로 채택합니다. 정상적인 작동 조건에서 ZnO 소자는 안정적인 절연 특성을 유지하고, 서지 발생 시 접지 시스템을 통해 과도한 전압 에너지를 신속하게 방전합니다.

복합 실리콘 고무 하우징으로 제조되었으며,산화아연 서지 피뢰기실외 절연 보호 기능을 제공하며 배전망, 변전소 및 산업용 전력 애플리케이션에 적합합니다. 프로젝트 요구 사항에 따라 다양한 정격 전압 수준, 설치 구조 및 기술 구성을 제공할 수 있습니다.

구성 및 작동 원리

서지 피뢰기의 내부 구조는 주로 ZnO 배리스터 요소, 절연 하우징, 밀봉 부품 및 금속 부속품으로 구성됩니다.

ZnO 배리스터는 피뢰기의 핵심 전기 부품입니다. 비선형 전압-전류 특성을 통해 장비는 정상적인 시스템 전압 하에서 안정적인 성능을 유지하면서 낙뢰 또는 스위칭 서지 발생 시 신속하게 반응할 수 있습니다.

ZnO 요소는 다양한 정격 전압 및 방전 요구 사항에 따라 제조됩니다. 전기적 매개변수는 잔류 전압 성능과 서지 에너지 흡수 능력에 직접적인 영향을 미칩니다.

사내-고전압 실험실 테스트

내부 ZnO 배리스터 블록은 과도 서지 에너지를 흡수하고 접지 시스템에 제어된 방전 경로를 제공합니다. 이 보호 원리는 과전압이 전기 장비에 미치는 영향을 줄이는 데 도움이 됩니다.

복합 하우징 디자인

외부 절연 구조는 연면 거리를 늘리고 절연 성능을 향상시키기 위해 여러 개의 창고가 있는 실리콘 고무 복합 하우징을 사용합니다.

전통적인 도자기 하우징 구조와 비교하여 복합 디자인은 무게가 더 가볍고 설치가 더 쉽습니다. 하우징 소재는 습기, 오염, 온도 변화가 절연 성능에 영향을 미칠 수 있는 실외 환경에 적합합니다.

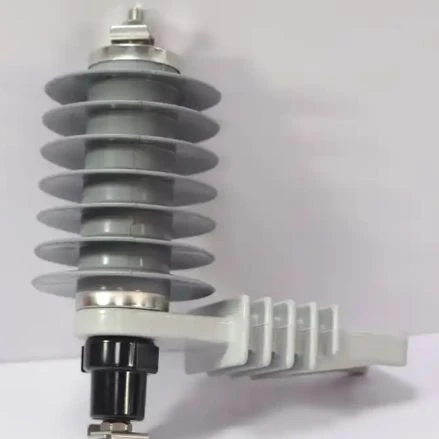

이미지: 복합 하우징 산화아연 서지 피뢰기

밀폐형 구조는 내부 구성 요소를 환경 영향으로부터 보호하고 장기간 사용 시 안정적인 작동을 지원합니다.-

제품 범위

EC INSULATOR는 중전압 배전 시스템을 위한 다양한 전압 레벨을 포괄하는 10kA 산화아연 서지 피뢰기를 제공합니다.

YH5W 시리즈에는 다음이 포함됩니다.

모델	정격전압
YH5W-3	3kV
YH5W-6	6kV
YH5W-9	9kV
YH5W-10	10kV
YH5W-11	11kV
YH5W-12	12kV
YH5W-15	15kV
YH5W-18	18kV
YH5W-21	21kV
YH5W-24	24kV
YH5W-27	27kV
YH5W-30	30kV
YH5W-33	33kV
YH5W-36	36kV

제품 매개변수는 전압 레벨, 장착 구조 및 연결 방법을 포함한 고객 기술 요구 사항에 따라 조정될 수 있습니다.

기술 사양

목	설명
제품 유형	산화아연 서지 피뢰기
보호 요소	ZnO 금속 산화물 배리스터
주택 유형	복합 실리콘 고무 하우징
구조	갭리스 금속 산화물 유형
공칭 방전 전류	10kA
정격 전압 범위	3kV~36kV
적용 전압	중전압 시스템
설치 유형	옥외 설치
기준	IEC 60099-4
