EC Insulator Jiangxi Co., Ltd.는 중국에서 가장 신뢰할 수 있는 전기 세라믹 서지 피뢰기 제조업체 및 공급업체 중 하나입니다. 풍부한 경험을 바탕으로 고품질의 맞춤형 서비스를 제공하기 위해 최선을 다하고 있습니다. 우리 공장에서 중국산 프리미엄 전기 세라믹 서지 피뢰기를 자유롭게 도매하십시오.

제품개요

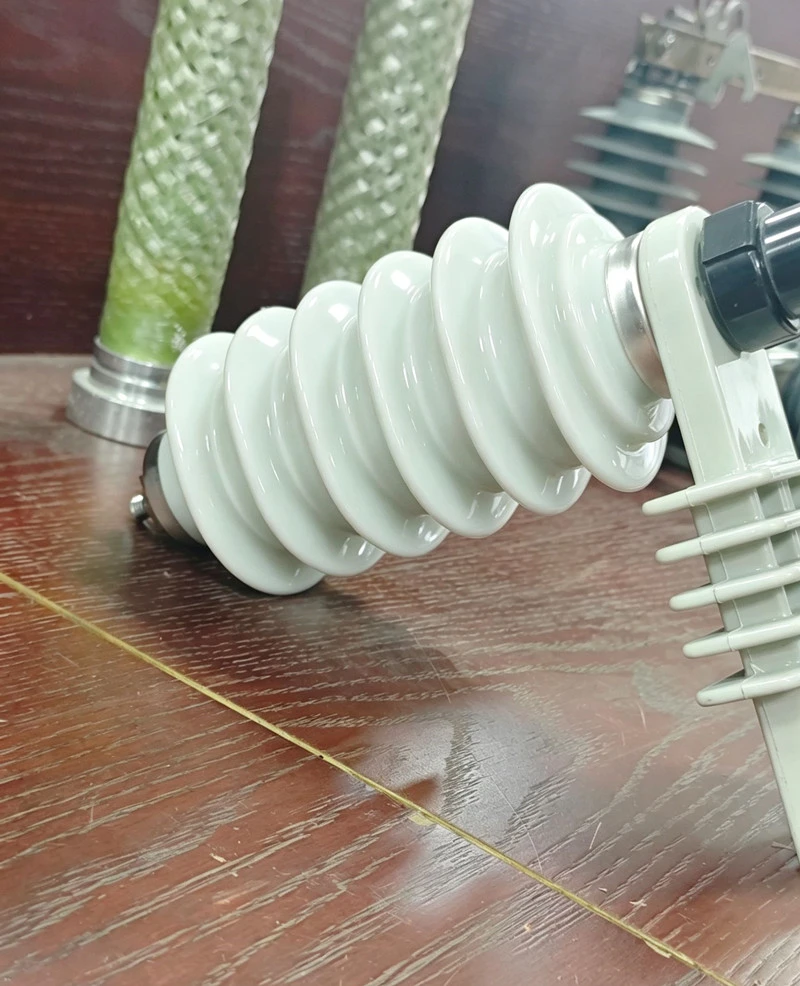

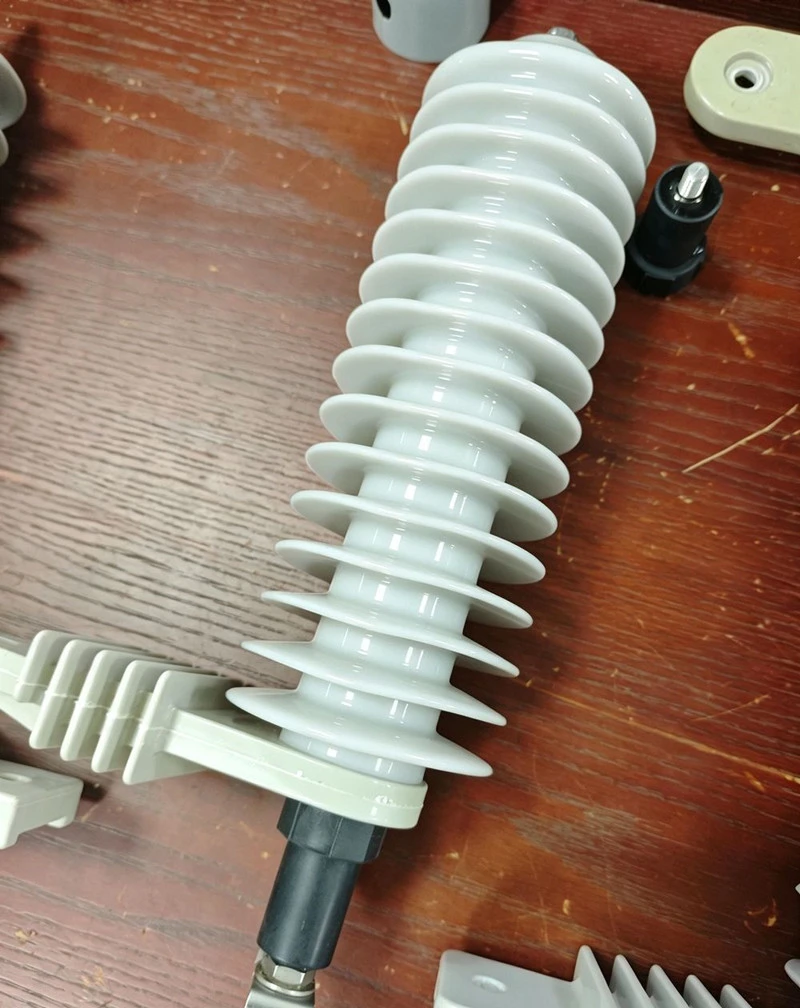

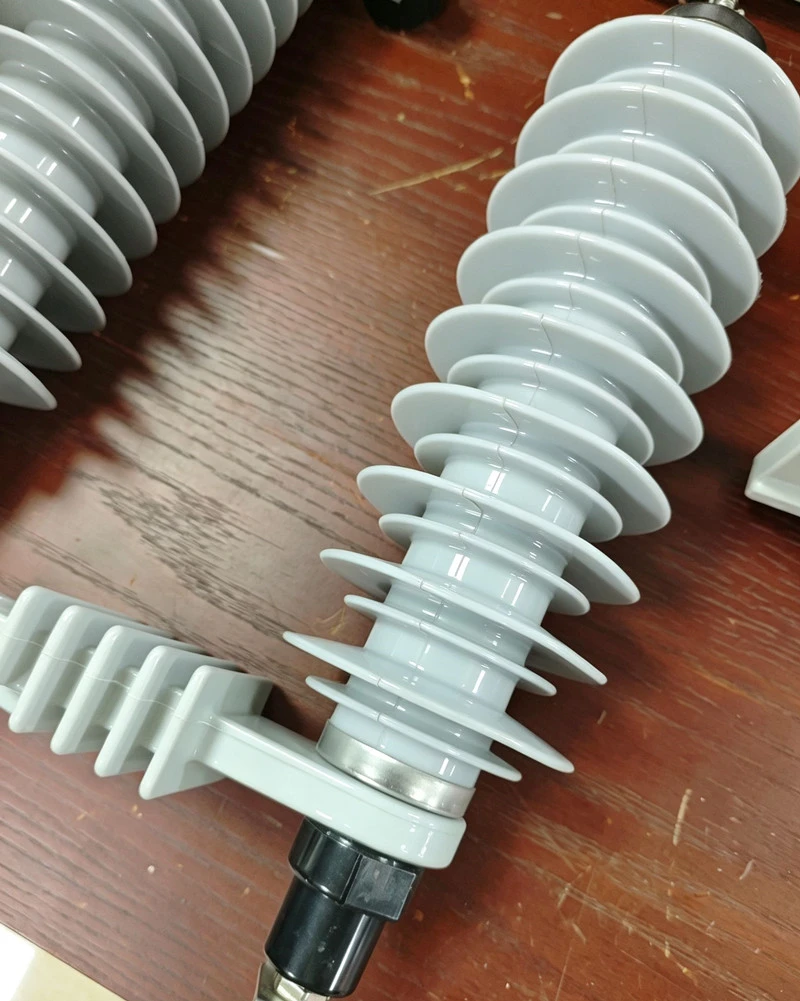

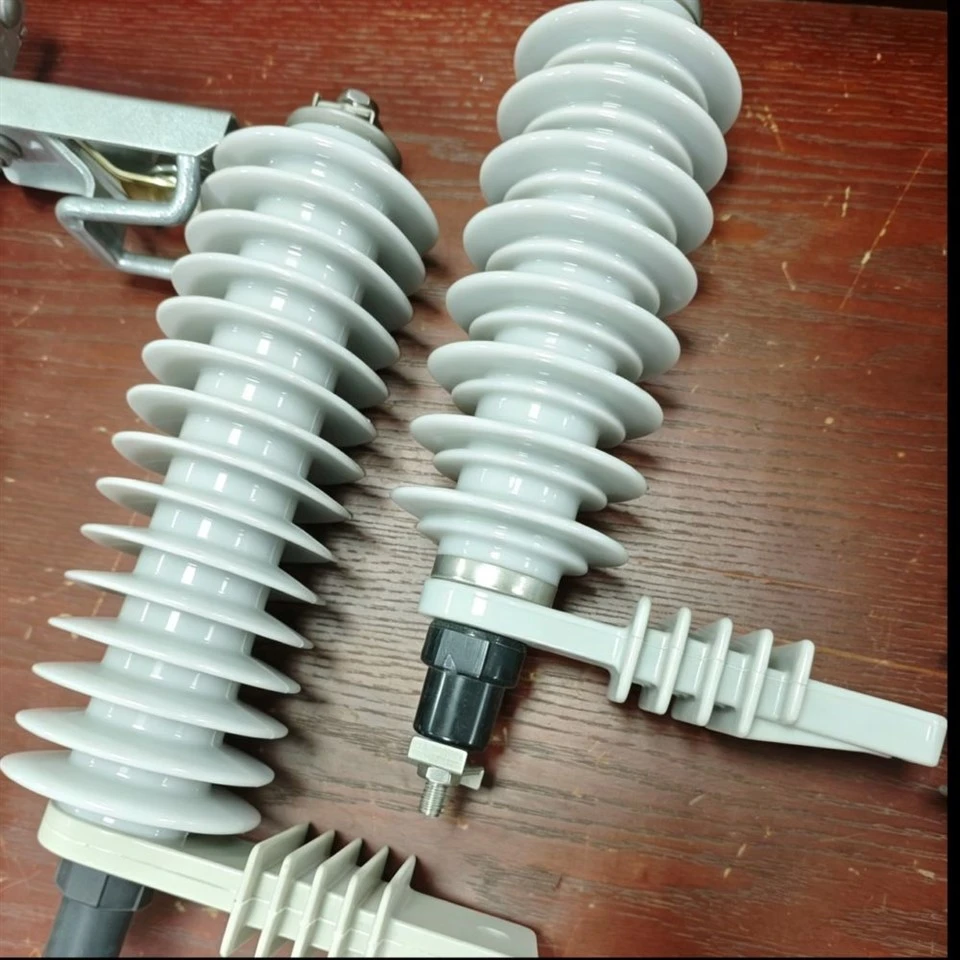

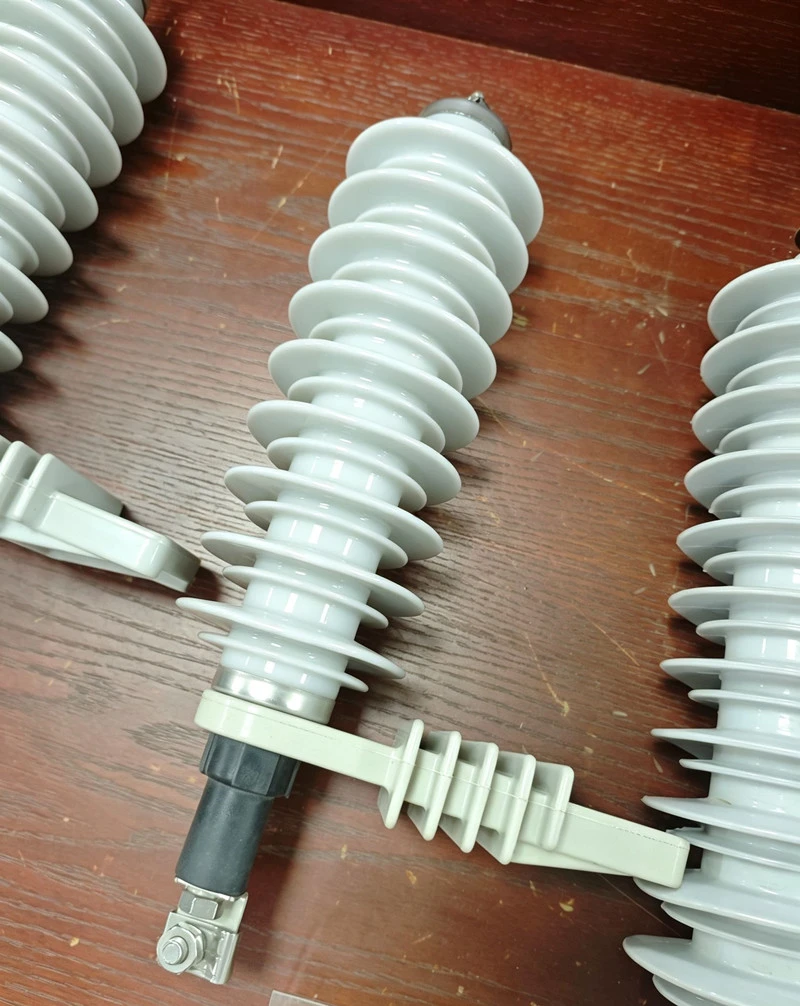

이 전기 세라믹 서지 어레스터는 낙뢰 서지 및 스위칭 과전압을 억제하기 위해 고온 소결 세라믹 하우징 내에 밀봉된 적층형 산화아연 배리스터 디스크를 채택합니다. 정상적인 그리드 작동 전압에서 장치는 양호한 절연 상태를 유지합니다. 갑작스러운 전압 서지가 발생하면 산화아연 코어가 빠르게 전도성으로 바뀌고 서지 전류를 접지로 전환합니다.

폴리머 어레스터와 비교하여 세라믹 쉘은 실외 조건에서 더 나은{0}}노화 방지 성능을 제공합니다. 그럼에도 불구하고 세라믹 소재는 본질적으로 부서지기 쉽습니다. 운송 및 현장 설치 중 거친 취급은 제품 손상의 주요 원인입니다.- 완전히 밀봉된 설계로 정기적인 유지 관리 작업이 줄어들지만 주기적인 육안 점검은 여전히 필요합니다. 무시할 경우 먼지 축적과 장기적인-환경 침식으로 인해 숨겨진 결함이 발생할 수 있습니다.

제품 분류 및 실용성

애플리케이션 노트

2.1 배포 유형

이 작고 가벼운 모델은 일반적으로 전주 장착형 변압기와 함께 시골 및 교외 배전주에 설치됩니다. 대부분의 시골 가공선의 낙뢰 보호 장치는 불완전하여 사소한 서지 간섭이 반복적으로 발생하는 문제입니다. 대형 건설기계 없이도 편리하게 제품을 장착할 수 있습니다.

우리는 현장 운영으로부터 많은 피드백을 수집했습니다. 상대적으로 작은 세라믹 창고에는 장기간 사용 후 점차적으로 먼지가 쌓입니다.- 건조한 날씨에는 표면의 먼지로 인해 단열 성능이 약간 저하될 수 있습니다. 몇 년마다 기본 청소를 하면 안정적인 작업 조건을 유지하는 데 도움이 됩니다.

2.2 스테이션 유형

고강도-어레스터는 변전소 및 발전소 내의 실내 장비를 보호하도록 설계되었습니다. 더 두꺼운 세라믹 케이스와 강화된 내부 금속 피팅을 통해 제품은 그리드 오류 중에 높은 임펄스 전류를 견딜 수 있습니다. 이는 장기간-전체-부하 작동 조건에서 주 변압기, 스위치기어 및 버스바 시스템을 안정적으로 보호합니다.

강화된 구조로 인해 전체 무게가 더 무거워집니다. 설치 팀은 견고한 고정과 적절한 접지를 보장해야 합니다. 설치가 제대로 고정되지 않으면 지속적인 진동으로 인해 단자가 느슨해질 수 있습니다.

2.3 회선 종류

선-형 피뢰기는 가공 도체에 직선으로 장착됩니다. 빈번한 낙뢰 활동으로 인한 점진적인 절연 열화를 늦추고 계획되지 않은 라인 트립 가능성을 낮춥니다. 자연적인 번개 차폐가 불충분한 탁 트인 농경지와 산악 지역에 널리 배치됩니다.

주목해야 할 핵심 사항: 외력으로 인해 세라믹 외부 쉘에 균열이 생기면 내부 씰이 빠르게 파손되어 전체 제품의 서비스 수명이 크게 단축됩니다.

2.4 맞춤형 특수 유형

표준 모델은 혹독한 극한 작동 조건에 적합하지 않습니다. 실제 현장 조사 결과에 따라 금속 부품에 대한 창고 구조, 연면 거리 및 부식 방지 처리를 조정합니다.{1}} 맞춤형 제품은 자외선 복사가 강한 고{3}}고도 풍력 발전 단지, 염무가 지속적으로 발생하는 해안 변전소, 부유 전도성 먼지로 가득 찬 제조 현장에 적용됩니다.

확장된 창고를 갖춘 맞춤형 설계는 훨씬 더 나은 오염 저항성을 제공합니다. 한 가지 단점은 조정된 외부 치수로 인해 전체 크기와 배송량이 약간 증가한다는 것입니다.

제품 구조

3.1 세라믹 외부 하우징

고밀도 전기 세라믹으로 제작된 일체형-소결 외부 쉘은 다층-우산 창고를 갖추고 있습니다. 이 구조는 표면 연면 거리를 늘리고 먼지가 많거나 습하거나 염분{4}}분무 환경에서 오염 플래시오버 위험을 크게 줄입니다.

장기간 해외 배송 시 파손을 최소화하기 위해 두꺼운 세라믹 벽을 사용합니다. 실용적인 절충안으로-이 디자인은 더 얇은 세라믹 케이스에 비해 약간의 무게와 재료 비용을 추가합니다.

3.2 산화아연 서지 흡수 코어

내부 서지 보호 코어는 정밀 산화아연 디스크로 조립됩니다. 다양한 프로젝트 전압 수준에 맞게 스태킹 수량을 조정합니다. 이 디스크는 작동 중 그리드 전압 변화에 적응하기 위해 절연 상태와 전도성 상태 사이를 자동으로 전환합니다.

이 장치는 일상적인 튜닝이나 유지 관리가 필요하지 않습니다. 중요한 점은 현장 직원이 밀봉된 하우징을 열 수 없다는 것입니다. 무단으로 분해하면 내부 씰이 파손되고 제품 보증이 무효화됩니다.

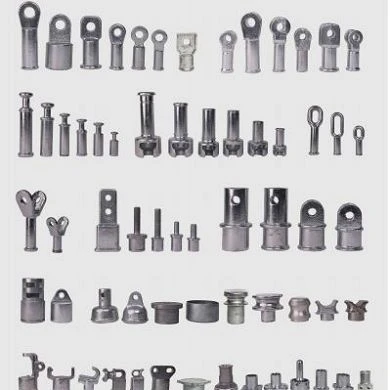

3.3 씰링 부품 및 금속 피팅

이중 복합 고무 개스킷은 세라믹 쉘의 양쪽 끝을 밀봉하여 내부 코어 구조에서 습기와 미세 먼지를 효과적으로 차단합니다.

두 가지 하드웨어 옵션(용융 아연 도금 강철과 304 스테인레스 스틸)을 사용할 수 있습니다. 아연 도금 피팅은 일반 내륙 환경에 경제적입니다. 그러나 해안 현장에는 스테인레스 스틸 하드웨어가 필요합니다. 일반 아연 도금 액세서리는 지속적인 염수 안개 속에서 빠르게 부식되고 시간이 지남에 따라 접지 신뢰성이 약화되기 때문입니다.

제품의 강점 및 한계

소결 세라믹은 수년간의 실외 사용 후에도 안정적인 절연 내력을 유지합니다. 폴리머 쉘은 일반적으로 자외선에 노출된 후 6~8년 후에 균열과 노화가 발생하는 반면, 세라믹은 절연 성능을 거의 잃지 않아 반복적인 장비 교체 비용을 절약합니다.

모놀리식 구조는 바람의 진동과 가벼운 외부 충격을 견뎌냅니다. 완전 밀봉 덕분에 복잡한 점검이 필요하지 않습니다. 정기적인 시각적 순찰만 필요하므로 운영 팀의 작업량이 줄어듭니다.

심각하게 오염된 해안 및 산업 지역에서는 성능이 천천히 감소한다는 점에 유의해야 합니다. 이러한 가혹한 조건에서의 서비스 수명은 일반적인 내륙 환경보다 짧습니다.

적용범위

Electroceramic Surge Arrester 시리즈는 3kV~220kV의 전압 등급을 포괄합니다. 적합한 시나리오에는 도시 및 농촌 배전망, 중형 및 대형 변전소, 장거리 가공 송전 회로, 공장용 현장 고전압 전력 시스템, 철도 견인 가공선, 풍력 및 태양열 프로젝트용 부스터 스테이션, 오염이 심각한 화학 공장 및 광산 현장이 포함됩니다.

전기 성능 및 설치 팁

Electroceramic Surge Arrester는 50Hz 및 60Hz 그리드 주파수에 모두 적용되므로 해외 프로젝트에서 사용되는 대부분의 주류 전력 표준과 호환됩니다. 안정적인 장기 작동을 위해 항상 수직 설치를 선호하는 솔루션입니다.-

현장 공간의 제약으로 인해-수평 장착만 허용되는 경우 이에 따라 산화아연 디스크의 내부 스택 레이아웃을 조정해야 합니다. 이러한 구조적 적응은 필연적으로 방전 정확도에 작은 편차를 야기하며, 이는 전체 프로젝트 설계에서 고려되어야 하는 제한 사항입니다.

Electroceramic Surge Arrester는 IEC 60099 시리즈 및 GB/T 11032 사양에 따라 전체 설계 검증 및 공장 테스트를 거쳐 국제 입찰 및 수출 프로젝트에 대한 기술 자격 요구 사항을 완벽하게 충족합니다.

원자재 관리 및 맞춤화 서비스

세라믹 블랭크, 산화 아연 디스크, 밀봉 고무 및 금속 하드웨어를 포함한 주요 원자재는 대량 생산 전에 엄격한 수입 테스트를 통과합니다. 우리는 현장 오염 수준과 지리적 조건에 따라 창고 크기, 연면 거리 및 부속품을 조정합니다.

쉘 높이, 장착 구멍 간격, 터미널 구조 및 업그레이드된 부식 방지 처리를 포함하여 특수 프로젝트에 대한 비표준 맞춤화가-가능합니다.- 우리는 생산 전 고객 확인을 위해 완전한 장착 키트와 정식 치수 도면을 제공합니다.

품질 관리 절차

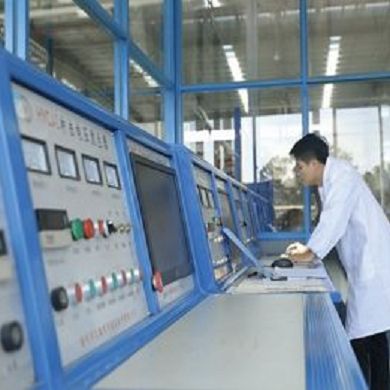

검사는 모든 생산 단계를 통해 이루어집니다. 세라믹 재료의 각 배치는 밀도와 소결 일관성을 테스트합니다. 모든 산화아연 디스크는 별도의 검사를 거쳐 비정상적인 누설 전류가 있는 결함 있는 장치를 거부합니다.

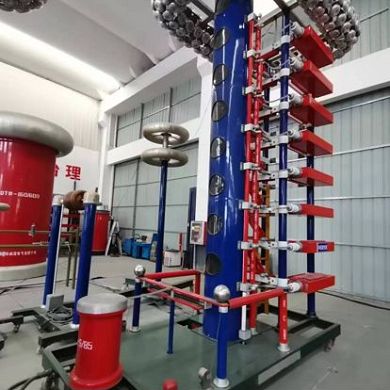

무작위 샘플링 검사는 반제품 조립품에 대해 수행됩니다.- 완성된 어레스터는 누설 전류 테스트, 낙뢰 잔류 전압 테스트 및 절연 노화 테스트를 거칩니다. 선택된 배치는 밀봉 신뢰성을 검증하기 위해 습열 사이클 테스트를 완료합니다. 입찰 제출 및 통관을 위해 전체 테스트 보고서가 제공될 수 있습니다.

표준 및 기술 지원

제품은 관련 IEC 국제 표준 및 GB/T 국내 사양을 충족합니다. 우리는 과도한 사양이나 제품 선택 불일치를 방지하기 위해 실제 현장 조건에 따라 타겟 모델 선택 조언을 제공합니다.-

설치 가이드, 운영 문서 및 단순화된 유지 관리 체크리스트가 제공됩니다. 해외 파트너의 경우 원격 고장 진단 및 지속적인 예비 부품 공급이 가능합니다.

배송, 지불 조건 및 품질 약속

실험실 테스트 및 소규모 현장 시험을 위해 샘플을 준비할 수 있습니다.- 대량 주문을 하는 고객은 샘플 비용의 부분 상환을 협상할 수 있습니다. 각 장치는 충격-방지 폼으로 포장되어 있으며 해상 운송 중 습기로 인한 손상을 방지하기 위해 건조제가 들어 있는 훈증 소독된 나무 상자에 포장되어 있습니다.

사용 가능한 지불 방법에는 T/T 및 취소불능 L/C가 포함됩니다. 장기 협력 구매자의 경우 유연한 조건에 대해 논의할 수 있습니다.-

모든 생산 기록은 추적성을 위해 보관됩니다. 보증 범위 내에서 공장에서 발생한 결함에 대해 무료 교체 및 기술 안내를 제공합니다.-
