EC Insulator Jiangxi Co., Ltd.는 중국에서 가장 신뢰할 수 있는 석유 기반 변압기 제조업체 및 공급업체 중 하나입니다. 풍부한 경험을 바탕으로 고품질의 맞춤형 서비스를 제공하기 위해 최선을 다하고 있습니다. 우리 공장에서 중국산 프리미엄 오일 기반 변압기를 자유롭게 도매하십시오.
제품소개

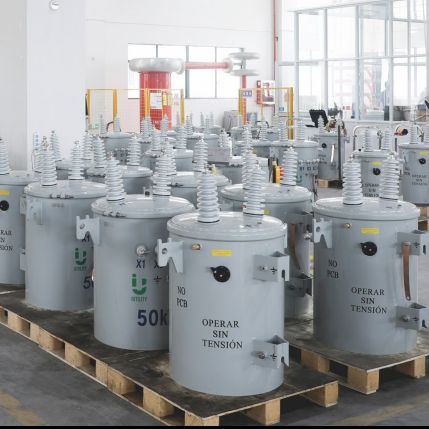

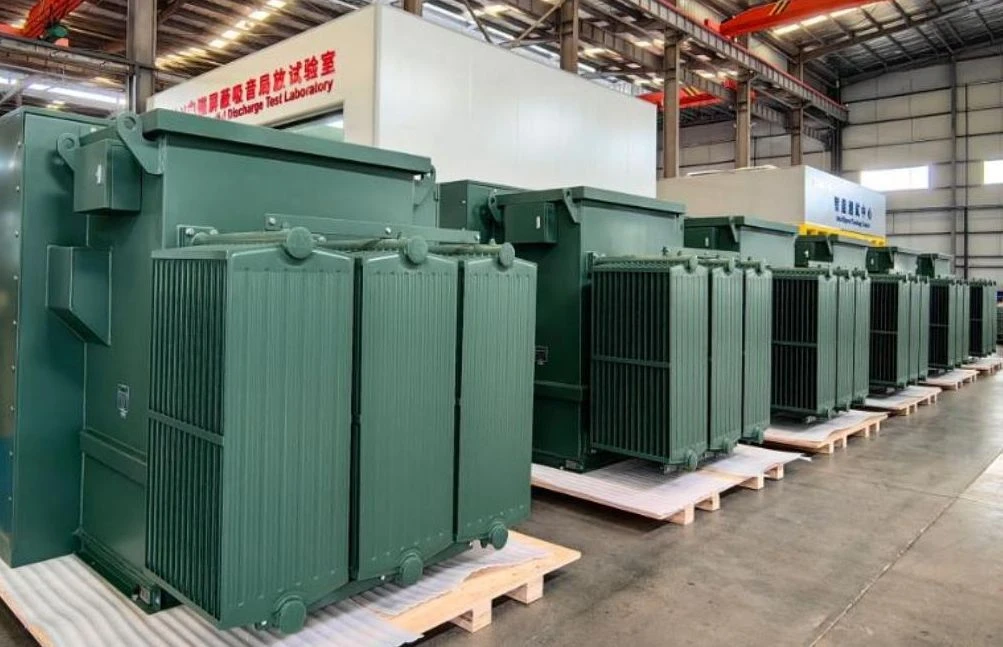

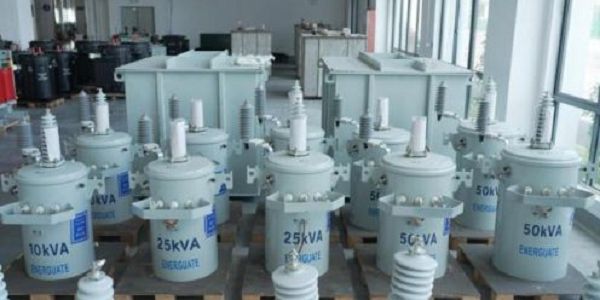

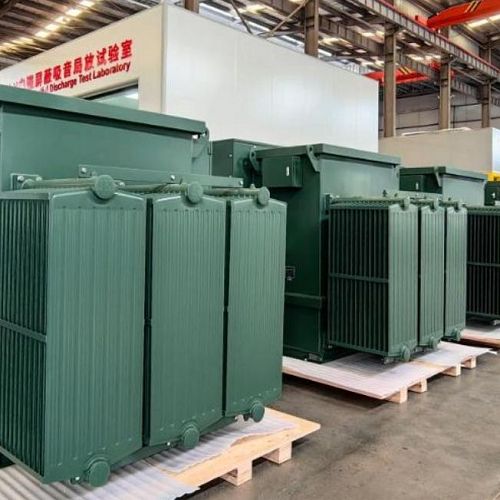

오일 기반 변압기는 절연유를 절연체 및 냉각 매체로 사용하여 전자기 유도를 통한 전압 변환을 실현합니다.

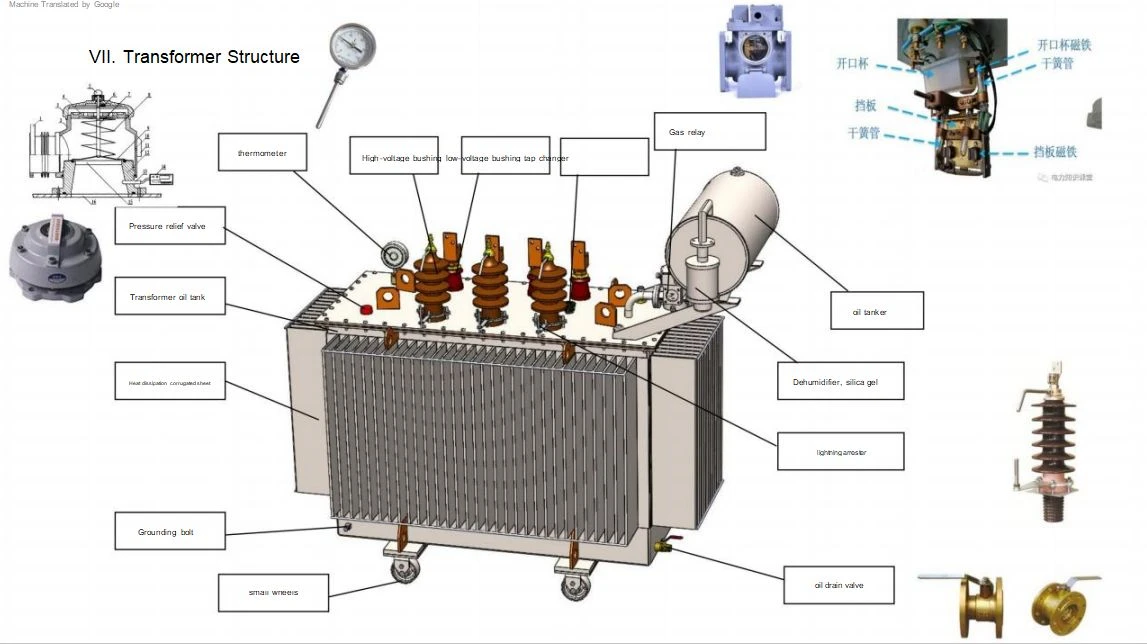

철심, 권선, 절연유 및 탱크로 구성됩니다. 우수한 방열 성능으로 더 큰 용량과 더 강력한 과부하 성능이 가능합니다. 이 시리즈에는 기존의 침지형 변압기와 밀봉된 오일 충전 변압기가 포함됩니다.
이 제품은 성숙한 기술, 낮은 제조 비용 및 안정적인 작동을 특징으로 합니다. 전력망 및 산업 배전 프로젝트에 적합합니다.
관련 IEC 및 GB 표준을 준수합니다.
제품 세부정보/제품 장점
경영진 표준
- 이 오일 기반 변압기는 아래 표준을 준수하여 설계, 제조 및 테스트되었습니다.
- 국제표준
- IEC 60076 시리즈(전력 변압기)
- IEC 60296(전기 장비용 미네랄 절연유)
- 중국 국가 표준
- GB/T 1094 시리즈
- GB/T 6451
알아채다:
유침형 변압기는 오일이 채워진 오일 탱크에 코일 코어가 밀봉되어 있습니다. 실외 사용에 적합하지만 오일이 타거나 폭발할 수 있습니다. 오염에 강하고 건물 내부에 설치할 수 없습니다. 그들은 있어야합니다
주민과 5미터 이상 떨어져 있습니다. 실내에 설치하는 경우 별도의 전기실에 설치해야 하며, 5m 이내에는 사람이 거주할 수 없습니다.
1.코어 구성
3.1 핵심 소재
손실이 적고 투자율이 높은 고성능-결정립-규소 강판을 채택하여 무부하 손실을 효과적으로 줄이고-에너지 절약 성능을 향상시켰습니다.-
3.2 적층 구조
최적화된 계단식 적층 구조를 적용합니다. 엇갈린 적층은 자기 누설 및 와전류 손실을 줄이고 작동 소음을 억제합니다. 코어 표면에는 고온- 절연 바니시가 코팅되어 있습니다.
3.3 체결 구조
일체형 견고한 클램핑 구조를 갖추고 있습니다. 안정적인 체결은 장기간 작동 중에 진동과 느슨함을 방지하여-안정적인 자기 회로와 우수한 기계적 성능을 보장합니다.

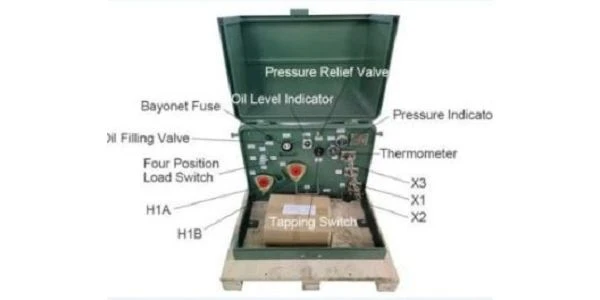

보호 구성
4.1 밀봉 및-누출 방지 보호
4.2 과열-온도 보호
4.3 과부하 및 단락-회로 보호
4.4 접지 보호
표준 접지 단자는 It의 탱크에 예약되어 있습니다. 안정적인 접지는 유도된 과전압 위험을 제거하고 작동 안전성을 향상시킵니다.
표준 기술 매개변수
오일 기반 변압기는 다양한 배전 전력 수요를 충족하기 위해 표준 정격 용량의 전체 범위를 포괄합니다. 고객 요구 사항에 따라 맞춤형 용량을 사용할 수 있습니다.
다양한 고전압 및 저전압 조합을 지원하여 다양한 그리드 전압 레벨과 작동 조건에 적응합니다.
이 제품은 저손실 코어 및 권선 설계를 채택하여 무부하 손실과 부하 손실이 낮고-장기 작동 중에 높은 에너지{2}}효율성을 보장합니다.-
검증된 온도 상승 성능으로 우수한 절연 수준을 유지하여 연속 정격 작동 시 안정적인 절연 내력을 보장합니다.
기존의 주변 온도, 습도, 일반 산업 및 주거용 배전 환경에 적응하여 실외 및 실내 설치에 적합합니다.
제품 장점
고품질의 절연유를 유전체 및 냉각 매체로 사용합니다.- 균일한 방열과 안정적인 절연 성능을 제공하여 작동 온도를 효과적으로 안정화하고 절연 파괴를 방지합니다.
성숙한 제조 기술과 엄격한 구조 설계를 채택합니다. 낮은 진동, 낮은 부분 방전 및 강력한 환경 적응성을 통해 다양한 배전 시나리오에서 오랫동안 안정적으로 작동할 수 있습니다.
일반 전력 장비에 비해 열 안정성이 좋고 과부하 용량이 강합니다. 순간적인 전류 충격을 견딜 수 있으며 변동하는 부하 조건에 적응할 수 있습니다.
단순한 구조와 성숙한 프로세스가 특징입니다. 제조 비용이 낮고 성능이 안정적이므로 일일 유지 관리 어려움이 낮고 서비스 수명이 길어집니다.
실내 및 실외 배전, 산업 단지, 주거 지역 및 도시 전력망에 적합하며 다양한 기존 및 중부하 전원 공급 장치 요구 사항을 충족합니다.{0}}
OEM 및 맞춤화
맞춤형 전압, 로고, 부식 방지 처리-를 지원합니다.
품질 관리
완성된 모든 변압기는 배송 전에 필수 공장 일상 테스트를 하나씩 거칩니다.
무{0}}부하 테스트: 유휴 전력 손실 및 장치의 유휴 전류 값을 감지합니다.
부하 테스트: 정격 부하에서 부하 손실 및 단락{0}}회로 임피던스 데이터 확인
절연 내력 테스트: 고-전압 권선과 탱크 접지 사이의 주요 절연 성능을 확인합니다.
유도 전압 테스트: 턴 간 및 -층 간 세로 절연 검사, 이중 전압 및 이중 주파수에서 실행
절연 저항 테스트: 메가옴미터를 사용하여 HV 권선, LV 권선 및 접지의 절연 저항을 측정합니다.
DC 권선 저항 테스트: 고전압 및 저압 코일의 각 탭 섹션의 DC 저항을 측정합니다.
변압비 및 벡터군 테스트 : 전압 변압비 교정 및 권선 연결 모드 확인
부분 방전 테스트: 이 테스트 항목은 건식-형 변압기에만 필요합니다.
오일 기밀 테스트: 탱크에 보호 가스를 채우고 24시간 동안 방치합니다. 오일이나 가스 누출이 허용되지 않습니다.
일상적인 테스트 외에도 낙뢰 충격 테스트, 갑작스러운 단락-회로 내량 테스트, 온도 상승 테스트, 작동 소음 테스트 등 첫 번째 배치 샘플에 대한 프로토타입 유형 테스트가 수행됩니다.
판매 후-
설치 및 문제 해결을 위한 원격 안내
표준 글로벌 보증
기타
- 응용 프로그램: 전력망, 광전지, 산업 프로젝트
- 지불: 보자마자 T/T, L/C
- 포장: 해상 운송에 적합한 목재 팔레트 수출
